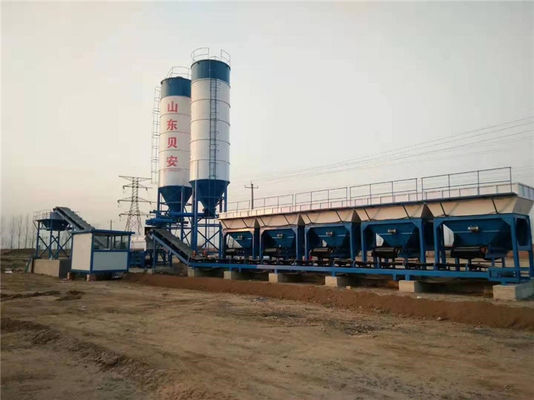

โรงงานผสมดินเสถียร WDJ ซีรีส์เป็นชุดอุปกรณ์พิเศษที่สมบูรณ์สำหรับการผสมวัสดุฐานถนนอย่างต่อเนื่อง ซึ่งพัฒนาโดยบริษัทของเราบนพื้นฐานของการดูดซับข้อดีของโรงงานผสมดินเสถียรอย่างต่อเนื่องทั้งในและต่างประเทศ
โรงงานผสมดินเสถียร WBZ ซีรีส์ของเราและโรงงานผสมกรวดคัดเกรดในราคาที่เหมาะสมเป็นทั้งอุปกรณ์ผสมพิเศษที่บริษัทของเราพัฒนาและผลิตเพื่อตอบสนองความต้องการในการก่อสร้างวัสดุระดับรากหญ้าสำหรับทางหลวงคุณภาพสูง ถนนในเมือง สนามบิน ท่าเรือ กีฬา สนามและสิ่งอำนวยความสะดวกอื่น ๆ โดยการนำเทคโนโลยีขั้นสูงสุดมาใช้ทั้งในและต่างประเทศ
สามารถใช้ปูนขาว ปูนขาว (ปริมาณน้ำ 10-15%) ดิน ทรายและกรวด เถ้าลอย ซีเมนต์ และวัตถุดิบอื่น ๆ เพื่อผลิตทรายและกรวดที่เสถียรซีเมนต์ วัสดุฐานเสถียรดินสีเทา คอนกรีตอัดแรง และหญ้าอื่น ๆ - วัสดุรากวัสดุฐานที่ผลิตโดยสัดส่วนที่ถูกต้อง ผสมเท่าๆ กัน และเป็นไปตามข้อกำหนดในการก่อสร้าง
WDJ300.400.500.600.700.800 พารามิเตอร์ประสิทธิภาพหลักของโรงงานผสมดินที่มีความเสถียร:
| แบบจำลองพารามิเตอร์ | WDJ300 | WDJ400 | WDJ500 | WDJ600 | WDJ700 | WDJ800 |
| ผลผลิต | 300t/ชม | 400t/ชม | 500t / ชม | 600t/ชม | 700t/ชม | 800t/ชม |
| วิธีการวัด | คอมพิวเตอร์ | คอมพิวเตอร์ | คอมพิวเตอร์ | คอมพิวเตอร์ | คอมพิวเตอร์ | คอมพิวเตอร์ |
| วิธีการปรับ | การควบคุมความเร็วความถี่ตัวแปร | การควบคุมความเร็วความถี่ตัวแปร | การควบคุมความเร็วความถี่ตัวแปร | การควบคุมความเร็วความถี่ตัวแปร | การควบคุมความเร็วความถี่ตัวแปร | การควบคุมความเร็วความถี่ตัวแปร |
| โหมดควบคุม | อัตโนมัติ | อัตโนมัติ | อัตโนมัติ | อัตโนมัติ | อัตโนมัติ | อัตโนมัติ |
| ความแม่นยำในการชั่งน้ำหนัก (รวม) | ± 2% | ± 2% | ± 2% | ± 2% | ± 2% | ± 2% |
| ความแม่นยำในการชั่งน้ำหนัก (ผง) | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% |
| กำลังมอเตอร์หลัก | 37KW | 45KW | 60KW | 75KW | 90KW | 110KW |
| น้ำหนักรวม | 24 ต | 24 ต | 27 ต | 27 ต | 30t | 30t |
| พลังงานทั้งหมด | 115KW | 125KW | 140KW | 155KW | 180KW | 200KW |
WDJ600 D คอมพิวเตอร์วัดและควบคุมความเร็วความถี่ควบคุมความเสถียรตารางการกำหนดค่าย่อยโรงงานผสมดิน
| เลขที่ | ชื่อชิ้นส่วน | รุ่นข้อมูลจำเพาะ | ปริมาณ | สถานที่กำเนิด | หมายเหตุ | ||
| 1 | ครบเครื่อง |
3, ขนาดเกรนสูงสุดของมวลรวมการผสม: 60 มม 4, ความแม่นยำในการวัดมวลรวม: ± 0.5-1% 5, ความแม่นยำในการวัดของวัสดุผง: ± 0.5-1% 6, รูปแบบการประกอบ: ชนิดถอดได้ 7,พื้นที่:43m*15m 8,การกำหนดค่า:สี่ถังและหนึ่งถัง (มอเตอร์คู่) |
ถังรวม, แผ่นเหล็กถังสำเร็จรูปใช้ 5 มม.,;เครื่องสายพานแบน, เครื่องสายพานเอียงเหล็กช่องใช้ 18;ถังรวม, ขาเครื่องผสมใช้ 20 I-beam,.สายพานแบนและสายพานเอียงใช้สายพานไนลอน
|
||||
| 2 | ระบบแบทช์รวม | ถังรวม | แผ่นเหล็ก 12m³ ใช้ 5mm | 4 | เป่ยอัน ซานตง |
ประเภทการรวมกัน: องค์ประกอบถังเดียว ความกว้างถัง: 3300 มม |
|
| เครื่องสั่น | 1.1KW | 4 | เหอหนาน ซินเซียง | ||||
| หน้าจอกริด |
หน้าจอเสริมกริด
|
4 | เป่ยอัน ซานตง | ||||
| ขนาดสายพาน | ความแม่นยำในการชั่งน้ำหนัก ±0.5-1% | 4 | เป่ยอัน ซานตง | ||||
| ดรัมสเกลสายพาน | 4KW | 4 |
ไซโบ้ ซานตง |
||||
| เซ็นเซอร์วัดความดัน | 150กก | 4 | เบงบู อานฮุย | ||||
| ลูกกลิ้งลำเลียงเครื่องชั่งแบบสายพาน | φ89×1080 | 1 ชุด | เป่ยอัน ซานตง | ||||
| ลูกกลิ้งลำเลียงเครื่องชั่งแบบสายพาน | φ89×1040 | 1 ชุด | เป่ยอัน ซานตง | ||||
| ลูกรอกสายพานแรงดัน | 1 | เบียนมณฑลซานตง | |||||
| โครงเครื่องสายพานโดสซิ่ง | เหล็กรางน้ำ [18 | 1 | เป่ยอัน ซานตง | ||||
| ลูกรอกมอเตอร์ | 50100－15KW－2.5 | 1 | เป่ยอัน ซานตง | ||||
| เข็มขัดแบนแบบวงแหวน | สายพานไนลอน 1,000×5－39.3ม | 1 | เหอเป่ย์ | ||||
| ลูกกลิ้งพาหะเครื่องสายพาน | φ89×375 | 1 ชุด | เป่ยอัน ซานตง | ||||
| ลูกกลิ้งพาหะเครื่องสายพาน | φ89×1150 | 1 ชุด | เป่ยอัน ซานตง | ||||
| แท่งแนวตั้ง | 1 ชุด | เป่ยอัน ซานตง | |||||
| 3 | ระบบการจ่ายผง | ระบบป้อนถังผง | 80—100T | 1 | เป่ยอัน ซานตง | ||
| การกำจัดฝุ่น | ไม่มี | เป่ยอัน ซานตง | |||||
| วาล์วประตู | 800×800 | 1 | เป่ยอัน ซานตง | ||||
| เกทวาล์วมือหมุน | 320 | 2 | เป่ยอัน ซานตง | ||||
| สกรูลำเลียง | φ325×2700มม | 1 | เป่ยอัน ซานตง | ||||
| มอเตอร์เกลียว | 5.5KW | 1 | เป่ยอัน ซานตง | ||||
| ลวดสลิงเหล็ก | φ6－10ม | 1 | เป่ยอัน ซานตง | ||||
| กระเป๋าผ้า | φ325 | 2 | เป่ยอัน ซานตง | ||||
| เครื่องชั่งอิเล็กทรอนิกส์แบบเกลียว | Φ325×1400มม | 1 | เป่ยอัน ซานตง | ||||
| มอเตอร์ชั่งน้ำหนักอิเล็กทรอนิกส์ | 4KW | 1 | เป่ยอัน ซานตง | ||||
| เซ็นเซอร์ความตึงปัจจุบัน | 500Kg | 1 |
เบ็งบู มณฑลอานฮุย |
||||
| 4 | ห้องผ่าตัด | ห้องควบคุม | 1 | เป่ยอัน ซานตง |
โหมดควบคุม: การควบคุมคอมพิวเตอร์
|
||
| เครื่องปรับอากาศ | 1.2HP (ชนิดระบายความร้อนและความร้อน) | 1 | |||||
| 5 | ระบบน้ำประปา | ปั๊มจุ่ม | 2.2KW | 1 | Zibo มณฑลซานตง | โหมดน้ำ: การควบคุมความถี่ | |
| ปั๊มน้ำไหล | 40ลบ.ม./ชม | 1 | เป่ยอัน ซานตง | ||||
| 6 | อุปกรณ์ผสม | มิกเซอร์ | 1 | เป่ยอัน ซานตง |
ประเภทเครื่อง: เพลาคู่แนวนอนแข็งแรง ชนิดต่อเนื่อง |
||
| มอเตอร์คู่ | 37KW | 2 | เครื่องยนต์ | ||||
| ใบมีด | วัสดุที่ทนต่อการสึกหรอของโลหะผสมแมงกานีสสูง | 60 | เหวยฟาง มณฑลซานตง | ||||
| ตัวลดความเร็ว | ZLY180 | 2 | Zibo มณฑลซานตง | ||||
| 7 | อุปกรณ์จัดเก็บข้อมูล | เครื่องสายพานเอียง |
ความเอียงในการติดตั้ง Q=18° ช่องโครง :เหล็ก [18 |
1 | เป่ยอัน ซานตง |
ไดรฟ์ประตูถัง วิธีการ: นิวเมติก
ถังจัดเก็บ ขนถ่ายสูง:3700mm
|
|
| ดรัมขับไฟฟ้า | 50100－18.5KW－2.5 | 1 | Zibo มณฑลซานตง | ||||
| เข็มขัดแบนรูปวงแหวน | สายพานไนลอน 1,000×4－38ม | 1 | เหอเป่ย์ | ||||
| ลูกกลิ้งพาหะเครื่องสายพาน | φ89×375 | 1ชุด | เป่ยอัน ซานตง | ||||
| ลูกกลิ้งพาหะเครื่องสายพาน | φ89×1150 | 1 ชุด | เป่ยอัน ซานตง | ||||
| ช่องเก็บของขั้นสุดท้าย | แผ่นเหล็ก 8m³ ใช้ 5mm | 1 | เป่ยอัน ซานตง | ||||
| เครื่องสั่น | 0.5KW | 2 | ซินเซียง, เหอหนาน | ||||
| กระดิ่งไฟฟ้า | 1 | เป่ยอัน ซานตง | |||||
| 8 | ระบบวงจรอากาศ | โซลินอยด์วาล์ว | 4V310 | 2 | เจ้อเจียง | ||
| เครื่องยนต์ | Y132S1－2－5.5KWB3 | 1 | เป่ยอัน ซานตง | ||||
| เครื่องอัดอากาศ | 0.67/7－5.5KW | 1 | |||||
| กระบอกลม | 100×250 | 4 | |||||
| 9 | ระบบควบคุมไฟฟ้า | ส่วนประกอบไฟฟ้า | 1 | ชินท์ เดซี่ |
ส่วนประกอบไฟฟ้าสามารถเลือกได้ ใช้การเชื่อมต่อการสื่อสาร 485 |
||
| ระบบควบคุม | 1 | เป่ยอัน, ซานตง | |||||
| โฮสต์คอมพิวเตอร์ | 1 | เลอโนโว | |||||
| เฝ้าสังเกต | 1 | เลอโนโว | |||||
| อินเวอร์เตอร์ | 3.7กิโลวัตต์ | 4 | ไห่ลี่ปู้ | ||||
| อินเวอร์เตอร์ | 5.5กิโลวัตต์ | 1 | ไห่ลี่ปู้ | ||||
| 11 | ไฟล์แนบ | เครื่องมือพิเศษ | 1 | เป่ยอัน ซานตง | |||
| คู่มือผู้ใช้ | 1 | เป่ยอัน ซานตง | |||||
| ใบรับรองความสอดคล้อง | 1 | เป่ยอัน ซานตง | |||||
หมายเหตุ: 1 เนื่องจากการปรับปรุงทางเทคนิค ที่มาของชิ้นส่วนที่ซื้อและรุ่นของพารามิเตอร์ทางเทคนิคอาจมีการเปลี่ยนแปลง แต่ฟังก์ชั่นไม่ได้แย่ไปกว่าที่มีอยู่
2 ผู้ซื้อจำเป็นต้องเตรียมสิ่งอำนวยความสะดวกดังต่อไปนี้: ฐานคอนกรีตของสถานีผสม, แหล่งจ่ายไฟไปยังตู้จ่ายพลังงานของสถานีผสมและแหล่งเก็บน้ำของสถานีผสม;น้ำมันกลที่จำเป็นสำหรับอุปกรณ์ และระบบป้องกันฟ้าผ่าที่จำเป็นในสถานีผสม
การกำหนดค่าผลิตภัณฑ์:
1, ระบบจ่ายเป็นชุด: ประกอบด้วยถังแบ่ง, เครื่องสายพานวัดแสงควบคุมความถี่ควบคุมความเร็ว, สายพานลำเลียง
2, ระบบจ่ายวัสดุซีเมนต์: ติดตั้งไซโลซีเมนต์ (ถังซีเมนต์), เครื่องป้อนใบพัดวัดความถี่ตัวแปรควบคุมความเร็ว, สายพานชั่งน้ำหนักอิเล็กทรอนิกส์แบบเกลียว
3, ระบบจ่ายน้ำอัตโนมัติ: ถังแรงดัน, ปั๊มจุ่ม, ท่อ, วาล์วลดแรงดัน, เครื่องวัดการไหลของน้ำ, สปริงเกอร์น้ำ
4, ระบบผสม: มอเตอร์ทดรอบ, เครื่องผสมต่อเนื่องเพลาแนวนอนคู่
5, ระบบอุปกรณ์ถังเก็บ: ถังเก็บปล่อยคู่, เครื่องสายพานเอียง, เครื่องอัดอากาศ
6, ระบบไฟฟ้า: ตู้ควบคุมการทำงาน, ห้องผ่าตัด
7, ระบบควบคุมการวัด: ออกแบบด้วยชิ้นส่วนอิเล็กทรอนิกส์ของผู้ผลิตที่มีชื่อเสียงในประเทศ, การควบคุมความเร็วในการแปลงความถี่, คู่มือการควบคุมไมโครคอมพิวเตอร์และรูปแบบอัตโนมัติสองแบบเครื่องนี้ติดตั้งไซโลซีเมนต์จำนวนมาก (รวมถึงสกรูลำเลียง)สำหรับถังบรรจุปูนซีเมนต์แบบถุงสามารถติดตั้งอุปกรณ์อื่นได้ตามความต้องการของผู้ใช้
เราให้การสนับสนุนด้านเทคนิคและบริการที่ครอบคลุมสำหรับโรงงานผสมดินเสถียรของเราบริการของเราประกอบด้วย:
เรามุ่งมั่นที่จะมอบบริการและการสนับสนุนที่มีคุณภาพสูงสุดแก่คุณ เพื่อให้แน่ใจว่าโรงงานของคุณทำงานได้อย่างมีประสิทธิภาพสูงสุดหากคุณมีคำถามหรือต้องการความช่วยเหลือใดๆ โปรดอย่าลังเลที่จะติดต่อเรา
