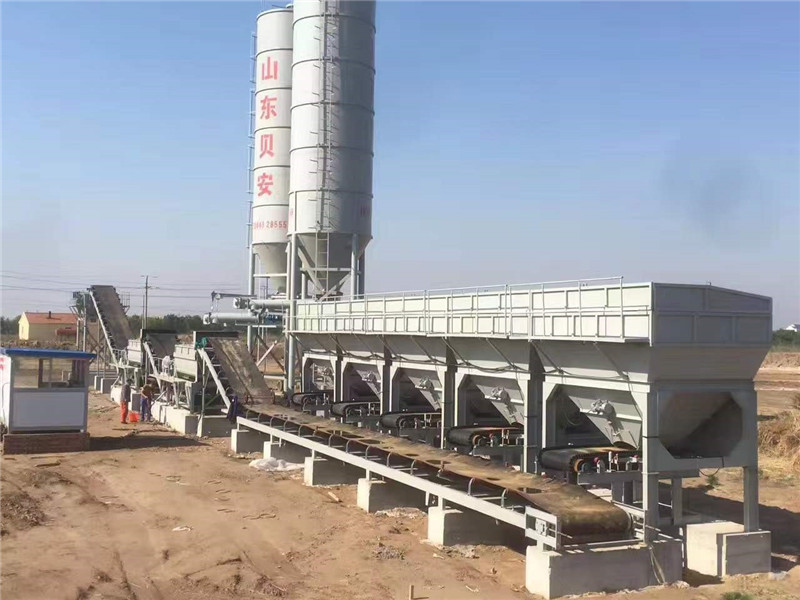

สถานีผสมดินที่เสถียรเป็นอุปกรณ์ก่อสร้างถนนที่ทันสมัยและเชื่อถือได้ ซึ่งออกแบบมาสำหรับการผลิตดินที่เสถียรด้วยซีเมนต์ ทราย กรวด และสารเติมแต่งอื่นๆ ในสัดส่วนต่างๆ กันสถานีผสมนี้ติดตั้งเครื่องผสมแบบบังคับเพลาคู่ที่สามารถผสมส่วนประกอบวัสดุด้วยความเร็วสูงและให้ส่วนผสมที่เป็นเนื้อเดียวกันของดินที่เสถียรในระยะเวลาสั้น ๆนอกจากนี้ยังมีเครื่องแบทช์รวมเพื่อรองรับวัสดุ 3-6 ลูกบาศก์เมตร รวมถึงพิกัดการชั่งน้ำหนักซีเมนต์ 0-500 กก. และพิกัดการชั่งน้ำหนักเพิ่มเติม 0-50 กก.กระบวนการผสมใช้เวลาเพียง 60 วินาที ทำให้เป็นโซลูชันที่มีประสิทธิภาพสูงและคุ้มค่าสำหรับการผสมดินที่มีความเสถียร
WDJ300.400.500.600.700.800 พารามิเตอร์ประสิทธิภาพหลักของโรงงานผสมดินที่มีความเสถียร:
| แบบจำลองพารามิเตอร์ | WDJ300 | WDJ400 | WDJ500 | WDJ600 | WDJ700 | WDJ800 |
| ผลผลิต | 300t/ชม | 400t/ชม | 500t / ชม | 600t/ชม | 700t/ชม | 800t/ชม |
| วิธีการวัด | คอมพิวเตอร์ | คอมพิวเตอร์ | คอมพิวเตอร์ | คอมพิวเตอร์ | คอมพิวเตอร์ | คอมพิวเตอร์ |
| วิธีการปรับ | การควบคุมความเร็วความถี่ตัวแปร | การควบคุมความเร็วความถี่ตัวแปร | การควบคุมความเร็วความถี่ตัวแปร | การควบคุมความเร็วความถี่ตัวแปร | การควบคุมความเร็วความถี่ตัวแปร | การควบคุมความเร็วความถี่ตัวแปร |
| โหมดควบคุม | อัตโนมัติ | อัตโนมัติ | อัตโนมัติ | อัตโนมัติ | อัตโนมัติ | อัตโนมัติ |
| ความแม่นยำในการชั่งน้ำหนัก (รวม) | ± 2% | ± 2% | ± 2% | ± 2% | ± 2% | ± 2% |
| ความแม่นยำในการชั่งน้ำหนัก (ผง) | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% |
| กำลังมอเตอร์หลัก | 37KW | 45KW | 60KW | 75KW | 90KW | 110KW |
| น้ำหนักรวม | 24 ต | 24 ต | 27 ต | 27 ต | 30t | 30t |
| พลังงานทั้งหมด | 115KW | 125KW | 140KW | 155KW | 180KW | 200KW |
วดจ800พิมพ์งตารางการกำหนดค่าโรงงานผสมดินและควบคุมความเร็วด้วยคอมพิวเตอร์
| เลขที่ | ชื่อชิ้นส่วน | รุ่นข้อมูลจำเพาะ | ปริมาณ | สถานที่กำเนิด | หมายเหตุ | ||
| 1 | ครบเครื่อง |
6, รูปแบบการประกอบ: ชนิดถอดได้ 7, พื้นที่:55m*15m 8, การกำหนดค่า: สี่ถังและสองถัง (ประเภทสายพานกลางผสมรอง) |
ถังรวม, แผ่นเหล็กถังสำเร็จรูปใช้ 5 มม.,;เครื่องสายพานแบน, เครื่องสายพานเอียงเหล็กช่องใช้ 18;ถังรวม, ขาเครื่องผสมใช้ 20 I-beam,.สายพานแบนและสายพานเอียงใช้สายพานไนลอน
|
||||
| 2 |
ระบบแบทช์รวม
|
ถังรวม | แผ่นเหล็ก 14m³ ใช้ 5mm | 4 | เป่ยอัน ซานตง |
ประเภทการรวมกัน: องค์ประกอบถังเดียว ความกว้างถัง: 3300 มม ถังรวมกับแผ่นกั้น |
|
| เครื่องสั่น | 1.1KW | 4 | เหอหนาน ซินเซียง | ||||
| หน้าจอกริด |
หน้าจอเสริมกริด
|
4 | เป่ยอัน ซานตง | ||||
| ขนาดสายพาน | ความแม่นยำในการชั่งน้ำหนัก ±0.5-1% | 4 | เป่ยอัน ซานตง | ||||
| ดรัมสเกลสายพาน | 4KW | 4 |
ไซโบ้ ซานตง |
||||
| เซ็นเซอร์วัดความดัน | 150กก | 4 | เบงบู อานฮุย | ||||
| ลูกกลิ้งลำเลียงเครื่องชั่งแบบสายพาน | φ89×1080 | 1套 | เป่ยอัน ซานตง | ||||
| ลูกกลิ้งลำเลียงเครื่องชั่งแบบสายพาน | φ89×1040 | 1套 | เป่ยอัน ซานตง | ||||
| ลูกรอกสายพานแรงดัน | 1 | เป่ยอัน ซานตง | |||||
| โครงเครื่องสายพานโดสซิ่ง | เหล็กรางน้ำ [18 | 1 | เป่ยอัน ซานตง | ||||
| ลูกรอกมอเตอร์ | 50120－22KW－2.5 | 1 | เป่ยอัน ซานตง | ||||
| เข็มขัดแบนแบบวงแหวน | สายพานไนลอน 1200×5－39.3ม | 1 | เหอเป่ย์ | ||||
| ลูกกลิ้งพาหะเครื่องสายพาน | φ89×455 | 1 ชุด | เป่ยอัน ซานตง | ||||
| ลูกกลิ้งพาหะเครื่องสายพาน | φ89×1350 | 1 ชุด | เป่ยอัน ซานตง | ||||
| ม้วนแนวตั้ง | 1 ชุด | เป่ยอัน ซานตง | |||||
| 3 | ระบบการจ่ายผง | ระบบป้อนถังผง | 80-100 | 2 | เป่ยอัน ซานตง | ||
| การกำจัดฝุ่น | ไม่มี | 0 | ไม่จำเป็น | ||||
| วาล์วประตู | 800×800 | 2 | เป่ยอัน ซานตง | ||||
| เกทวาล์วมือหมุน | 320 | 4 | เป่ยอัน ซานตง | ||||
| สกรูลำเลียง | φ325×2700มม | 2 | เป่ยอัน ซานตง | ||||
| มอเตอร์เกลียว | 7.5KW | 2 | เป่ยอัน ซานตง | ||||
| ลวดสลิงเหล็ก | φ6－10米 | 2 | เป่ยอัน ซานตง | ||||
| กระเป๋าผ้า | φ325 | 4 | เป่ยอัน ซานตง | ||||
| เครื่องชั่งอิเล็กทรอนิกส์แบบเกลียว | Φ325×1400มม | 2 | เป่ยอัน ซานตง | ||||
| มอเตอร์ชั่งน้ำหนักอิเล็กทรอนิกส์ | 4KW | 2 | เป่ยอัน ซานตง | ||||
| เซ็นเซอร์ความตึงปัจจุบัน | 500Kg | 2 |
เบ็งบู มณฑลอานฮุย |
||||
| 4 | ห้องผ่าตัด | ห้องควบคุม | 1 |
เบ็งบู มณฑลอานฮุย |
โหมดควบคุม: การควบคุมคอมพิวเตอร์
|
||
| เครื่องปรับอากาศ | 1.2HP (ชนิดระบายความร้อนและความร้อน) | 1 | |||||
| 5 | ระบบน้ำประปา | ปั๊มจุ่ม | 3KW | 1 | Zibo มณฑลซานตง | โหมดควบคุมน้ำ: การควบคุมความเร็วความถี่ | |
| ปั๊มน้ำไหล | 40ลบ.ม./ชม | 1 | เป่ยอัน, ซานตง | ||||
| 6 | อุปกรณ์ผสม | มิกเซอร์ | 2 | เป่ยอัน, ซานตง |
ประเภทเครื่อง: เพลาคู่แนวนอนแข็งแรง ชนิดต่อเนื่อง มอเตอร์คู่ |
||
| มอเตอร์คู่ | 55KW×2 | 4 | ไคหยวน | ||||
| ใบมีด | 高锰合金耐磨材质 | 68*2 | เหวยฟาง มณฑลซานตง | ||||
| ตัวลดความเร็ว | ZLY200 | 4 | Zibo มณฑลซานตง | ||||
| 7 | อุปกรณ์จัดเก็บข้อมูล | เครื่องสายพานเอียง |
ความเอียงในการติดตั้ง Q=18° ช่องโครง :เหล็ก [18 |
1 | เป่ยอัน ซานตง |
ไดรฟ์ประตูกระโดด วิธีการ: นิวเมติก
ถังจัดเก็บ ขนถ่ายสูง: 3700m |
|
| ดรัมขับไฟฟ้า | 50120－30KW－2.5 | 1 | Zibo มณฑลซานตง | ||||
| เข็มขัดแบนรูปวงแหวน | สายพานไนลอน 1200×5－39.3ม | 1 | เหอเป่ย์ | ||||
| ลูกกลิ้งพาหะเครื่องสายพาน | φ89×455 | 1套 | เป่ยอัน ซานตง | ||||
| ลูกกลิ้งพาหะเครื่องสายพาน | φ89×1350 | 1套 | เป่ยอัน ซานตง | ||||
| ม้วนแนวตั้ง | 1套 | เป่ยอัน ซานตง | |||||
| ช่องเก็บของขั้นสุดท้าย | แผ่นเหล็ก 10m³ (เรียงซ้อน) ใช้ 5 มม | 1 | เป่ยอัน ซานตง | ||||
| เครื่องสั่น | 1.1KW | 1 | ซินเซียง, เหอหนาน | ||||
| กระดิ่งไฟฟ้า | 1 | เป่ยอัน ซานตง | |||||
| 8 | ระบบวงจรอากาศ | โซลินอยด์วาล์ว | 4V310 | 2 | เจ้อเจียง | ||
| เครื่องยนต์ | Y132S1－2－5.5KWB3 | 1 | เป่ยอัน ซานตง | ||||
| เครื่องอัดอากาศ | 0.67/7－5.5KW | 1 | |||||
| กระบอกลม | 100×250 | 4 | |||||
| 9 | ระบบควบคุมไฟฟ้า | ส่วนประกอบไฟฟ้า | 1 | ชินท์ เดซี่ |
ส่วนประกอบไฟฟ้าสามารถเลือกได้ ใช้การเชื่อมต่อการสื่อสาร 485 |
||
| ระบบควบคุม | 1 | เป่ยอัน, ซานตง | |||||
| โฮสต์คอมพิวเตอร์ | 1 | เลอโนโว | |||||
| เฝ้าสังเกต | 1 | เลอโนโว | |||||
| อินเวอร์เตอร์ | 3.7กิโลวัตต์ | 4 | ไห่ลี่ปู้ | ||||
| อินเวอร์เตอร์ | 7.5กิโลวัตต์ | 2 | ไห่ลี่ปู้ | ||||
| 10 |
สายพานระดับกลาง
|
ลูกกลิ้งส่งสายพาน | φ89×455 | 1 ชุด | เป่ยอัน ซานตง | ||
| ลูกกลิ้งส่งสายพาน | φ89×1350 | 1 ชุด | เป่ยอัน ซานตง | ||||
| เข็มขัด | สายพานไนลอน 1200×5－19.4ม | 1 | เป่ยอัน ซานตง | ||||
| ดรัมขับไฟฟ้า | 50120－22KW6－2.5 | 1 | เป่ยอัน ซานตง | ||||
| 11 | ไฟล์แนบ | เครื่องมือพิเศษ | 1 | เป่ยอัน ซานตง | |||
| คู่มือผู้ใช้ | 1 | เป่ยอัน ซานตง | |||||
| ใบรับรองความสอดคล้อง | 1 | เป่ยอัน ซานตง | |||||
หมายเหตุ: 1 เนื่องจากการปรับปรุงทางเทคนิค ที่มาของชิ้นส่วนที่ซื้อและรุ่นของพารามิเตอร์ทางเทคนิคอาจมีการเปลี่ยนแปลง แต่ฟังก์ชั่นไม่ได้แย่ไปกว่าที่มีอยู่
2 ผู้ซื้อจำเป็นต้องเตรียมสิ่งอำนวยความสะดวกดังต่อไปนี้: ฐานคอนกรีตของสถานีผสม, แหล่งจ่ายไฟไปยังตู้จ่ายพลังงานของสถานีผสมและแหล่งเก็บน้ำของสถานีผสม;น้ำมันกลที่จำเป็นสำหรับอุปกรณ์ และระบบป้องกันฟ้าผ่าที่จำเป็นในสถานีผสม
สถานีผสมดินเสถียรปูนขาวเป็นอุปกรณ์ชนิดหนึ่งสำหรับการก่อสร้างถนนซึ่งใช้กันอย่างแพร่หลายสำหรับการสร้างทางเท้าและฐานรากย่อยมีระบบควบคุม PLC ความจุสูง รอบการผสมที่รวดเร็ว และแบทช์รวมความจุขนาดใหญ่ ซึ่งทำให้เป็นโซลูชั่นที่สมบูรณ์แบบสำหรับโครงการก่อสร้างถนนสามารถใช้ผสมดินเหนียวผสมปูนขาวและผลิตดินปรับเสถียรที่มีคุณสมบัติต่างกันได้ความจุของสถานีผสมดินที่เสถียรนี้อยู่ระหว่าง 50-400 ตันต่อชั่วโมง และรอบการผสมเพียง 60 วินาทีเครื่องแบทช์รวมสามารถรองรับได้ถึง 3-6m³ด้วยระบบควบคุม PLC ขั้นสูง ทำให้สามารถควบคุมการผลิตดินที่มีความเสถียรได้อย่างแม่นยำ และรับประกันคุณภาพของผลิตภัณฑ์ขั้นสุดท้ายนอกจากนี้ การออกแบบและการใช้งานที่เป็นมิตรกับผู้ใช้ยังช่วยให้ใช้งานสถานีผสมดินเสถียรได้ง่ายและมีประสิทธิภาพอีกด้วย
การสนับสนุนด้านเทคนิคและบริการสำหรับสถานีผสมดินเสถียรประกอบด้วย:
A1:Stabilized Soil Mixing Station เป็นอุปกรณ์ชนิดหนึ่งสำหรับการผลิตดินที่เสถียรด้วยซีเมนต์ ปูนขาว เถ้าลอย ฯลฯ โดยส่วนใหญ่ประกอบด้วยระบบผสม ระบบแบทช์รวม ระบบชั่งน้ำหนักซีเมนต์ ระบบชั่งน้ำหนักน้ำ ระบบชั่งน้ำหนักสารเติมแต่ง การผสม ระบบลำเลียงและระบบควบคุม
Q2:ข้อดีของสถานีผสมดินเสถียรคืออะไร?
A2:ข้อดีของสถานีผสมดินเสถียร ได้แก่ ประสิทธิภาพสูง เสถียรภาพดี ใช้งานง่าย ต้นทุนต่ำ และผลิตภัณฑ์สำเร็จรูปมีคุณภาพสูง
Q3:ส่วนประกอบของสถานีผสมดินเสถียรมีอะไรบ้าง?
A3:ส่วนประกอบของ Stabilized Soil Mixing Station ได้แก่ ระบบผสม, ระบบแบทช์มวลรวม, ระบบชั่งน้ำหนักซีเมนต์, ระบบชั่งน้ำหนักน้ำ, ระบบชั่งน้ำหนักสารเติมแต่ง, ระบบลำเลียงผสม และระบบควบคุม
Q4: สถานีผสมดินเสถียรสามารถทำจากวัสดุอะไรได้บ้าง
A4: สถานีผสมดินเสถียรสามารถใช้ทำดินเสถียรด้วยซีเมนต์ ปูนขาว เถ้าลอย ฯลฯ
Q5: ความจุของสถานีผสมดินเสถียรคืออะไร?
A5: ความจุของสถานีผสมดินที่มีความเสถียรสูงถึง 80-100 ลบ.ม. / ชม.
